বায়ুচলাচল নিয়ন্ত্রণ ড্যাম্পার

ডিএফএ ভেন্টিলেশন কন্ট্রোল ড্যাম্পার এইচভিএসি, ইন্ডাস্ট্রিয়াল ভেন্টিলেশন, ক্লিনরুম এবং পরিবহন ব্যবস্থায় বায়ুপ্রবাহ নিয়ন্ত্রণ করে, বিচ্ছিন্ন করে এবং বন্ধ করে। মোটর চালিত, বায়ুসংক্রান্ত, ম্যানুয়াল, বা ফায়ার/স্মোক ড্যাম্পার কনফিগারেশন হিসাবে উপলব্ধ, এটি প্রকল্প-নির্দিষ্ট বায়ু নিয়ন্ত্রণের জন্য কাস্টম আকার, উপকরণ, অ্যাকুয়েটর, নিয়ন্ত্রণ সংকেত এবং ফুটো ক্লাস সমর্থন করে।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

ডিএফএ বায়ুচলাচল ড্যাম্পারগুলি এইচভিএসি সিস্টেম, ক্লিনরুম, শিল্প প্রক্রিয়া বায়ুচলাচল এবং টানেল বা মেট্রো এয়ার হ্যান্ডলিং-এ বায়ুপ্রবাহ পরিচালনা করতে ব্যবহৃত হয়। পণ্যের পরিসরে মোটর চালিত নিয়ন্ত্রণ ড্যাম্পার, ম্যানুয়াল ব্যালেন্সিং ড্যাম্পার, বায়ুসংক্রান্ত শাট-অফ ড্যাম্পার এবং ফায়ার/স্মোক ড্যাম্পার রয়েছে। ড্যাম্পারগুলি Shengyuan প্রযুক্তি (DeFa ব্র্যান্ড) দ্বারা উত্পাদিত হয়, যার পরিবেশগত নিয়ন্ত্রণ সরঞ্জাম এবং উচ্চ-ভোল্টেজ ইলেকট্রনিক সিস্টেমে 20 বছরেরও বেশি অভিজ্ঞতা রয়েছে।

স্ট্যান্ডার্ড এবং কাস্টম মাপ সরবরাহ করা যেতে পারে. উপাদান নির্বাচন, actuator প্রকার, নিয়ন্ত্রণ সংকেত, এবং ফুটো শ্রেণী নালী সিস্টেমের প্রয়োজনীয়তা অনুযায়ী কনফিগার করা হয়. নিম্নলিখিত বিভাগগুলি প্রধান প্রযুক্তিগত ডেটা, নির্মাণের বিশদ বিবরণ, নির্বাচনের পয়েন্ট এবং রক্ষণাবেক্ষণের সুপারিশগুলিকে রূপরেখা দেয়৷

প্রযুক্তিগত তথ্য

প্যারামিটার	উপলব্ধ পরিসীমা
ডাক্ট সাইজ	100 × 100 মিমি 2000 × 2000 মিমি পর্যন্ত; বৃত্তাকার সংস্করণও উপলব্ধ
ফ্রেম এবং ফলক উপাদান	গ্যালভানাইজড স্টিল, স্টেইনলেস স্টিল 304/316, বা অ্যালুমিনিয়াম খাদ
ব্লেড কনফিগারেশন	শুল্ক modulating জন্য বিরোধিতা ফলক; ওপেন/ক্লোজ ডিউটির জন্য সমান্তরাল ফলক
সর্বোচ্চ কাজের চাপ	1500 পা স্ট্যান্ডার্ড; অনুরোধে উচ্চ রেটিং
তাপমাত্রা পরিসীমা	-20°C থেকে +70°C স্ট্যান্ডার্ড; ফায়ার ড্যাম্পার 280 ডিগ্রি সেলসিয়াস পর্যন্ত
ফুটো ক্লাস	EN 1751 বা GB/T 14294 প্রতি ক্লাস 0 থেকে ক্লাস 4
অ্যাকচুয়েটর বিকল্প	বৈদ্যুতিক (24V AC/DC, 220V AC), বায়ুসংক্রান্ত, বা ম্যানুয়াল চতুর্ভুজ
ইনপুট নিয়ন্ত্রণ করুন	0-10V DC, 4-20mA, বা Modbus RTU
অ্যাকচুয়েটর টর্ক	5 Nm থেকে 50 Nm, ড্যাম্পার এলাকার সাথে মিলে যায়
ঘের সুরক্ষা	IP42 ইনডোর; বহিরঙ্গন বা ভেজা এলাকার জন্য IP54 বা IP65
অগ্নি প্রতিরোধের রেটিং	প্রত্যয়িত ফায়ার ড্যাম্পারের জন্য 1.5 ঘন্টা বা 3 ঘন্টা

নির্মাণ বিবরণ

ফ্রেম এবং ব্লেড

ফ্রেমটি একটি ফ্ল্যাঞ্জযুক্ত বা স্লিপ-ফিট সংযোগ সহ গ্যালভানাইজড স্টিল বা স্টেইনলেস স্টিল থেকে গঠিত হয়। ব্লেডগুলি কঠোরতার জন্য প্রোফাইল করা হয় এবং একক বা বহু-ব্লেড ব্যবস্থায় উপলব্ধ। ক্ষয়কারী পরিবেশের জন্য, 316 স্টেইনলেস স্টীল বা ইপোক্সি-কোটেড গ্যালভানাইজড স্টিল নির্দিষ্ট করা যেতে পারে।

সীল এবং বিয়ারিং

ব্লেড প্রান্ত সীল এবং ফ্রেম gaskets বন্ধ অবস্থানে ফুটো হ্রাস. নাইলন বা ব্রোঞ্জ বিয়ারিং ব্লেড শ্যাফট সমর্থন করে। এই বিয়ারিংগুলি নিয়মিত তৈলাক্তকরণের প্রয়োজন ছাড়াই কম ঘর্ষণ প্রদানের জন্য নির্বাচিত হয়।

অ্যাকচুয়েটর মাউন্টিং

বৈদ্যুতিক এবং বায়ুসংক্রান্ত অ্যাকুয়েটরগুলি একটি সর্বজনীন ক্ল্যাম্প বা সরাসরি কাপলিং সহ ড্যাম্পার শ্যাফ্টে মাউন্ট করা হয়। স্প্রিং-রিটার্ন অ্যাকচুয়েটর ব্যবহার করা হয় যেখানে ড্যাম্পারকে অবশ্যই পাওয়ার লসের জন্য নিরাপদ অবস্থানে ব্যর্থ হতে হবে। অ্যাকচুয়েটর ওয়্যারিং এবং অবস্থান নির্দেশক ইনস্টলেশনের পরে অ্যাক্সেসযোগ্য থাকে।

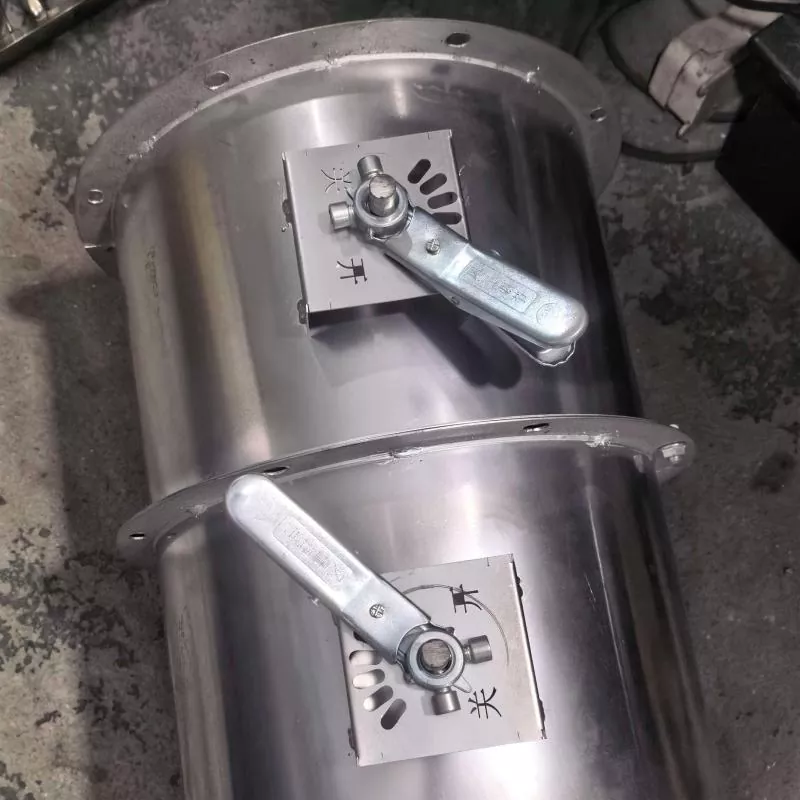

Ventilation Control Damper

নির্বাচন নির্দেশিকা

একটি ড্যাম্পার নির্বাচন করার সময়, নিম্নলিখিত পয়েন্টগুলি বিবেচনা করা উচিত:

নিয়ন্ত্রণ ফাংশন:বায়ুপ্রবাহ মডিউল করার জন্য, একটি এনালগ নিয়ন্ত্রণ সংকেত সহ একটি কম-লিকেজ ড্যাম্পার বেছে নিন। সাধারণ বিচ্ছিন্নতার জন্য, খোলা/ক্লোজ অ্যাকচুয়েটর সহ একটি দ্বি-পজিশন ড্যাম্পার যথেষ্ট।
নালী চাপ:ড্যাম্পার ব্লেড এবং শ্যাফ্টের বেধ অবশ্যই নালীতে স্থির চাপের সাথে মেলে। উচ্চ চাপ সিস্টেম চাঙ্গা নির্মাণ প্রয়োজন.
ফুটো প্রয়োজনীয়তা:ক্লিনরুম বা ল্যাবরেটরির মতো অ্যাপ্লিকেশনের জন্য প্রায়ই ক্লাস 0 বা 1 লিকেজ প্রয়োজন হয়। সাধারণ আরাম সিস্টেম ক্লাস 2 বা 3 ব্যবহার করতে পারে।
পরিবেশগত অবস্থা:আউটডোর ইনস্টলেশনের জন্য আবহাওয়ারোধী অ্যাকচুয়েটর এবং জারা-প্রতিরোধী উপকরণ প্রয়োজন। রান্নাঘরের নিষ্কাশন বা রাসায়নিক ধোঁয়া নালীগুলির স্টেইনলেস স্টীল নির্মাণের প্রয়োজন হতে পারে।
অগ্নি নিরাপত্তা:যেখানে নালীটি ফায়ার-রেটেড প্রাচীরের মধ্য দিয়ে যায়, সেখানে একটি প্রত্যয়িত ফায়ার ড্যাম্পার নির্বাচন করতে হবে এবং স্থানীয় কোড অনুসারে ইনস্টল করতে হবে।

গুণমান নিশ্চিতকরণ এবং পরীক্ষা

DeFa ড্যাম্পার একটি নথিভুক্ত মান ব্যবস্থাপনা সিস্টেমের অধীনে উত্পাদিত হয়। প্রতিটি ব্যাচ ব্লেড সারিবদ্ধকরণ, সীল অখণ্ডতা এবং অ্যাকচুয়েটর অপারেশনের জন্য পরীক্ষা করা হয়। EN 1751 বা GB/T 14294 অনুযায়ী নমুনার ভিত্তিতে ফুটো পরীক্ষা করা হয়। ফায়ার ড্যাম্পার অনুমোদিত পরীক্ষাগারে পরীক্ষা করা হয় এবং প্রাসঙ্গিক পরীক্ষার রিপোর্ট সরবরাহ করা হয়।

যে প্রকল্পগুলির জন্য অতিরিক্ত ডকুমেন্টেশন প্রয়োজন, আমরা উপাদান সার্টিফিকেট, অ্যাকচুয়েটর সাইকেল পরীক্ষার রেকর্ড এবং ফ্যাক্টরি গ্রহণযোগ্যতা পরীক্ষার রিপোর্ট প্রদান করতে পারি।

ইনস্টলেশন নোট

একটি সোজা নালী বিভাগে ড্যাম্পার মাউন্ট করুন। ড্যাম্পারের আগে এবং পরে কমপক্ষে 2 থেকে 3 ডাক্ট ব্যাসের একটি সোজা দৌড় অশান্তি হ্রাস করে এবং নিয়ন্ত্রণের সঠিকতা উন্নত করে।
ফায়ার ড্যাম্পারগুলির জন্য, লেবেলে চিহ্নিত ইনস্টলেশন অভিযোজন অনুসরণ করুন এবং অনুমোদিত ফায়ার-স্টপিং উপাদান দিয়ে কঙ্কাল ফাঁক সিল করুন।
অ্যাকচুয়েটর ঘূর্ণনের দিকটি নিয়ন্ত্রণ সংকেতের সাথে মেলে তা পরীক্ষা করুন। একাধিক ড্যাম্পার ব্যবহার করা হলে, সিস্টেম স্টার্টআপের আগে ঠিকানা এবং সিগন্যাল রেঞ্জ সেট করুন।
ড্যাম্পারের কাছে একটি অ্যাক্সেস প্যানেল সরবরাহ করুন যাতে নালীটি না কেটে পরিদর্শন এবং অ্যাকচুয়েটর প্রতিস্থাপনের অনুমতি দেওয়া যায়।

রক্ষণাবেক্ষণ এবং সমস্যা সমাধান

রুটিন চেক

প্রতি মাসে: ধূলিকণা বা বিদেশী বস্তুর জন্য ব্লেড এবং সিলগুলি দৃশ্যত পরিদর্শন করুন।
প্রতি ত্রৈমাসিক: ড্যাম্পারটিকে তার পূর্ণ পরিসরে সাইকেল করুন এবং যাচাই করুন যে অবস্থানের প্রতিক্রিয়া প্রকৃত ব্লেড কোণের সাথে মেলে।
প্রতি বছর: ফায়ার/স্মোক ড্যাম্পারের জন্য ব্যর্থ-নিরাপদ অপারেশন পরীক্ষা করুন এবং যেকোন জীর্ণ সিল বা অ্যাকচুয়েটর ব্যাটারি প্রতিস্থাপন করুন।

সাধারণ ত্রুটি

ড্যাম্পার নিয়ন্ত্রণ সংকেতে সাড়া দেয় না:ওয়্যারিং, অ্যাকচুয়েটর পাওয়ার সাপ্লাই এবং সিগন্যালের পোলারিটি পরীক্ষা করুন। যদি অ্যাকচুয়েটর একটি সংকেত পায় কিন্তু নড়াচড়া না করে, তাহলে নালী চাপ বা ব্লেড বাঁধার কারণে টর্ক অপর্যাপ্ত হতে পারে।
বন্ধ অবস্থানে বায়ু ফুটো:পরিধান বা মিসলাইনমেন্ট জন্য ব্লেড প্রান্ত সীল পরিদর্শন. প্রয়োজনে ব্লেড স্টপ সামঞ্জস্য করুন।
অত্যধিক অপারেটিং শব্দ:আলগা ব্লেড, জীর্ণ বিয়ারিং বা নালী কম্পনের জন্য পরীক্ষা করুন। শ্যাফ্ট কাপলিং শক্ত করুন এবং প্রয়োজনে নালী স্টিফেনার যোগ করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

আমি কি একটি অ-মানক আকারে একটি ড্যাম্পার পেতে পারি?

হ্যাঁ। কাস্টম মাপ অ-মানক নালী মাত্রা মেলে উত্পাদিত হয়. একটি সঠিক উদ্ধৃতির জন্য খোলার আকার, ফ্ল্যাঞ্জের ধরন এবং প্রয়োজনীয় ফুটো শ্রেণী প্রদান করুন।

বিরোধী ব্লেড এবং সমান্তরাল ব্লেড ড্যাম্পারের মধ্যে পার্থক্য কী?

বিরোধী ব্লেড ড্যাম্পারগুলি পার্শ্ববর্তী ব্লেডগুলিকে বিপরীত দিকে ঘোরায়, আরও রৈখিক বায়ুপ্রবাহের বৈশিষ্ট্য প্রদান করে। তারা নিয়ন্ত্রণ modulating জন্য পছন্দ করা হয়. সমান্তরাল ব্লেড ড্যাম্পারগুলি সমস্ত ব্লেডকে একই দিকে নিয়ে যায় এবং প্রধানত খোলা/বন্ধ বা দুই-পজিশন পরিষেবার জন্য ব্যবহৃত হয়।

আপনি কি সুরক্ষা ব্যবস্থার জন্য দ্রুত অভিনয়কারী অ্যাকুয়েটরগুলির সাথে ড্যাম্পার সরবরাহ করেন?

হ্যাঁ। স্প্রিং-রিটার্ন বৈদ্যুতিক অ্যাকুয়েটর এবং দ্রুত নিষ্কাশন ভালভ সহ বায়ুসংক্রান্ত অ্যাকুয়েটর কয়েক সেকেন্ডের বন্ধের সময় অর্জন করতে পারে। এগুলি প্রায়শই ধোঁয়া নিয়ন্ত্রণ বা জরুরি বিচ্ছিন্নতার জন্য নির্দিষ্ট করা হয়।

একটি উচ্চ আর্দ্রতা পরিবেশে ড্যাম্পার ব্যবহার করা যেতে পারে?

IP54 বা উচ্চতর অ্যাকচুয়েটর সুরক্ষা সহ স্টেইনলেস স্টিল বা লেপযুক্ত গ্যালভানাইজড স্টিল নির্মাণ উচ্চ আর্দ্রতা অঞ্চল যেমন সুইমিং পুল বা উপকূলীয় স্থাপনার জন্য উপযুক্ত। সিল করা bearings এবং gaskets এছাড়াও নির্বাচন করা উচিত।

কি নথি ফায়ার ড্যাম্পার প্রদান করা হয়?

প্রত্যয়িত ফায়ার ড্যাম্পারগুলির মধ্যে রয়েছে পরীক্ষার রিপোর্ট, কনফার্মিটি সার্টিফিকেট এবং ইনস্টলেশন নির্দেশাবলী। নির্দিষ্ট নথিগুলি অনুরোধ করা সার্টিফিকেশন স্ট্যান্ডার্ডের উপর নির্ভর করে, যেমন GB, EN, বা UL।

DeFa সম্পর্কে

DeFa হল Shengyuan প্রযুক্তির পণ্য ব্র্যান্ড, পরিবেশগত নিয়ন্ত্রণ হার্ডওয়্যার এবং উচ্চ-ভোল্টেজ ইলেকট্রনিক সিস্টেমে বিশেষজ্ঞ একটি প্রস্তুতকারক। কোম্পানির স্যাঁতসেঁতে পণ্যগুলি উপাদান নির্বাচন, সহনশীলতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতার প্রতি মনোযোগ সহ তার বিদ্যুৎ সরবরাহ এবং পরিশোধন সরঞ্জামগুলিতে প্রয়োগ করা একই প্রকৌশল শৃঙ্খলা থেকে উপকৃত হয়।
