ডিসি উচ্চ ভোল্টেজ মডিউল

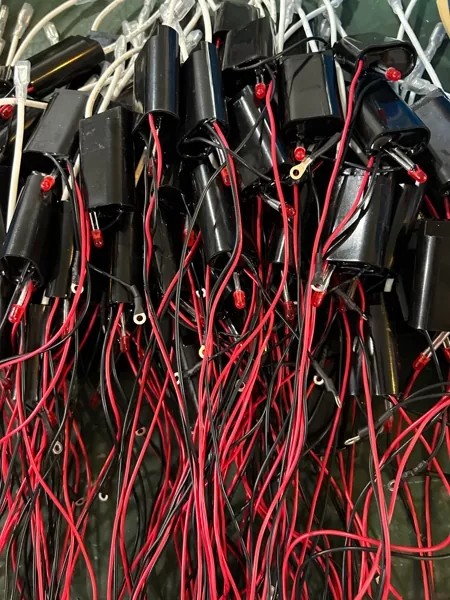

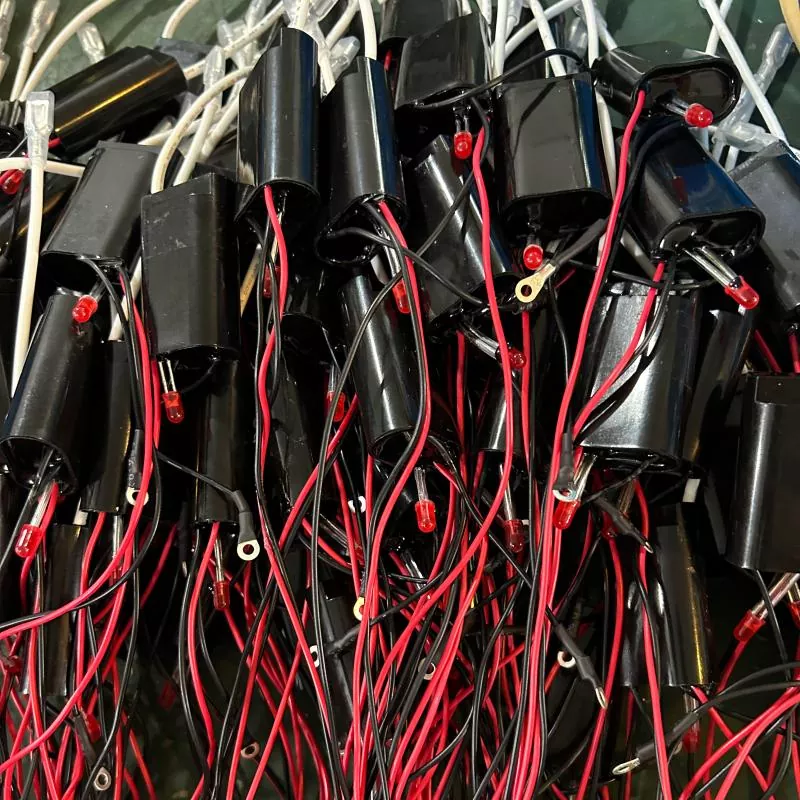

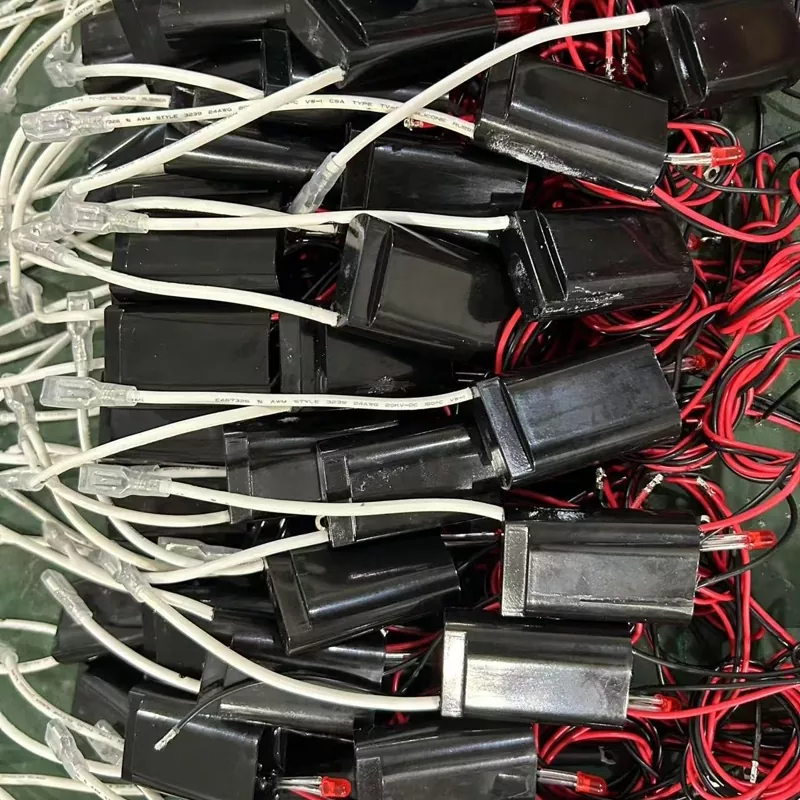

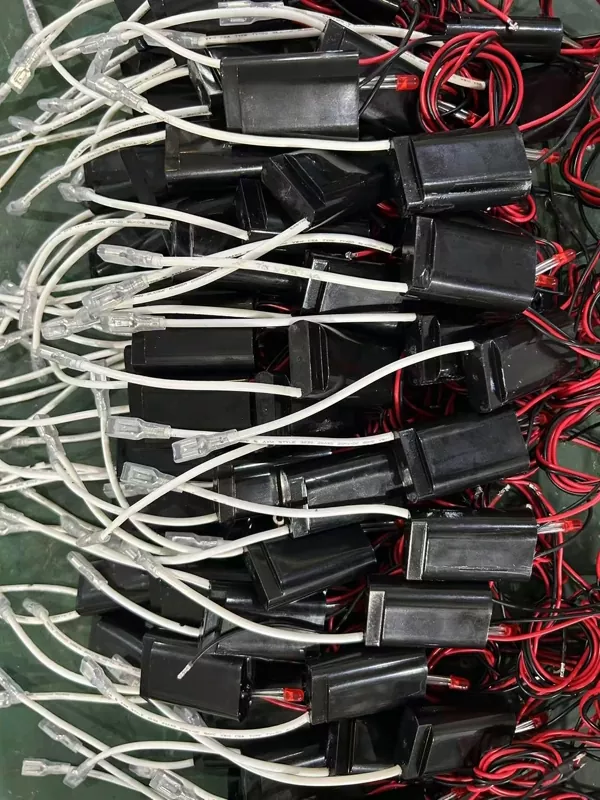

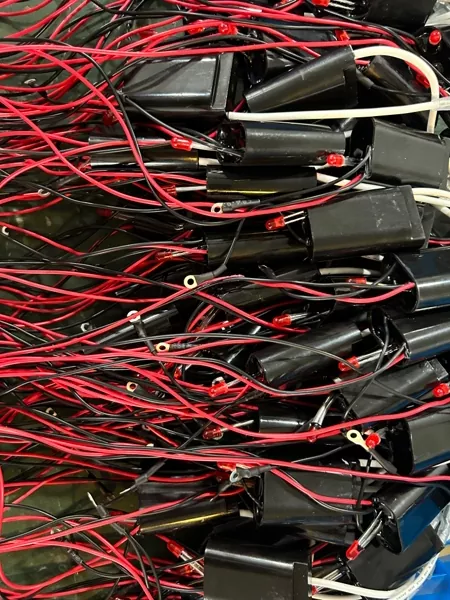

DeFa DC উচ্চ ভোল্টেজ মডিউল হল একটি কমপ্যাক্ট পাওয়ার সাপ্লাই যা ইলেক্ট্রোস্ট্যাটিক বৃষ্টিপাত, নেতিবাচক আয়ন তৈরি এবং কম-পাওয়ার প্লাজমা অ্যাপ্লিকেশনের জন্য একটি স্থিতিশীল উচ্চ ভোল্টেজ আউটপুট তৈরি করার জন্য ডিজাইন করা হয়েছে। মডিউলটিকে একটি ESP মডিউল, নেতিবাচক আয়ন মডিউল, বা লক্ষ্যমাত্রার ব্যবহারের উপর নির্ভর করে উচ্চ ভোল্টেজ জেনারেটর হিসাবেও উল্লেখ করা হয়। এটি DeFa ব্র্যান্ডের অধীনে Shengyuan প্রযুক্তি দ্বারা সরবরাহ করা হয়।

51 × 32 × 19 মিমি এর পদচিহ্ন এবং 3 ওয়াটের রেটেড পাওয়ার খরচ সহ, মডিউলটি এয়ার পিউরিফায়ার, পোর্টেবল স্যানিটাইজার, চিকিৎসা এবং সুস্থতা ডিভাইস এবং অন্যান্য সরঞ্জামগুলির সাথে একীভূত করার উদ্দেশ্যে তৈরি করা হয়েছে যেখানে একটি ছোট উচ্চ ভোল্টেজের উত্স প্রয়োজন৷ ইনপুট বিকল্পগুলি DC 5 V এবং DC 12 V কভার করে, যখন আউটপুট ভোল্টেজ নির্দিষ্ট মডেল অনুসারে 5 kV থেকে 9 kV এর মধ্যে সেট করা হয়।

বৈদ্যুতিক এবং যান্ত্রিক পরামিতি

মডিউল কিভাবে কাজ করে

মডিউলটি একটি স্টেপ-আপ ট্রান্সফরমার এবং রেকটিফায়ার সার্কিটের মাধ্যমে একটি নিম্ন ডিসি ইনপুট ভোল্টেজকে একটি উচ্চ ডিসি আউটপুট ভোল্টেজে রূপান্তর করে। একটি অন্তর্নির্মিত অসিলেটর ট্রান্সফরমারের প্রাথমিক দিকে চালনা করে এবং আউটপুটটি একটি স্থিতিশীল উচ্চ ভোল্টেজ তৈরি করতে সংশোধন করা হয়। সার্কিটটি আউটপুট কারেন্টকে নিরাপদ স্তরে সীমিত করার জন্য ডিজাইন করা হয়েছে, যা এমন অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ যেখানে উচ্চ ভোল্টেজ বাতাসের সংস্পর্শে আসে বা মানুষের যোগাযোগের কাছাকাছি ব্যবহৃত হয়।

নেতিবাচক আয়ন অ্যাপ্লিকেশনের জন্য, মডিউলটি একটি নেতিবাচক আউটপুট পোলারিটি তৈরি করতে কনফিগার করা হয়েছে। ইলেক্ট্রোস্ট্যাটিক বৃষ্টিপাতের জন্য, ডিসচার্জ ইলেক্ট্রোড এবং সংগ্রাহক প্লেটে একই উচ্চ ভোল্টেজ প্রয়োগ করা হয়। প্লাজমা অ্যাপ্লিকেশনে, মডিউলটি একটি ছোট অস্তরক বাধা স্রাব কোষ চালাতে পারে।

ইন্টিগ্রেশন বিবেচনা

কম্প্যাক্ট আকার

51 × 32 × 19 মিমি ফুটপ্রিন্ট পোর্টেবল এয়ার পিউরিফায়ার, ডেস্কটপ স্যানিটাইজার, কার এয়ার ফ্রেশনার এবং হ্যান্ডহেল্ড ডিভাইসের ভিতরে ইনস্টলেশনের অনুমতি দেয়। মাউন্ট গর্ত বা ডবল পার্শ্বযুক্ত আঠালো প্যাড গ্রাহকের নকশা অনুযায়ী যোগ করা যেতে পারে.

ইনপুট এবং আউটপুট ওয়্যারিং

ইনপুট সংযোগগুলি পিন হেডার বা সোল্ডারড লিড হিসাবে উপলব্ধ। উচ্চ ভোল্টেজ আউটপুট একটি সিলিকন ইনসুলেটেড তারের মাধ্যমে সরবরাহ করা হয় যাতে আর্ক-ওভার রোধ করা যায় এবং ক্রমাগত নমনীয় হওয়া সহ্য করা যায়। উচ্চ ভোল্টেজ সীসার দৈর্ঘ্য নির্দিষ্ট করা যেতে পারে।

নিরাপত্তা এবং নিরোধক

মডিউলটি একটি শিখা-প্রতিরোধী হাউজিংয়ে আবদ্ধ থাকে যা অভ্যন্তরীণ সার্কিটকে ধুলো এবং আর্দ্রতা থেকে রক্ষা করে। উচ্চ ভোল্টেজ আউটপুট কম ভোল্টেজ ইনপুট থেকে বিচ্ছিন্ন করা হয়। আউটপুট কারেন্ট সহজাতভাবে সীমিত, স্বাভাবিক ক্রিয়াকলাপের অধীনে বৈদ্যুতিক শকের ঝুঁকি হ্রাস করে। যাইহোক, মডিউলটি সর্বদা উচ্চ ভোল্টেজ টার্মিনালের চারপাশে উপযুক্ত নিরোধক সহ একটি সমাপ্ত পণ্যের ভিতরে আবদ্ধ করা উচিত।

EMC এবং গোলমাল

শ্রবণযোগ্য শব্দ এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ কমাতে সুইচিং ফ্রিকোয়েন্সি নির্বাচন করা হয়। প্রয়োজন হলে, সংবেদনশীল অ্যাপ্লিকেশনের জন্য একটি বাহ্যিক RC ​​ফিল্টার বা ঢালযুক্ত তারের সুপারিশ করা যেতে পারে।

সাধারণ অ্যাপ্লিকেশন

• এয়ার পিউরিফায়ার:আবাসিক এবং বহনযোগ্য ইউনিটগুলিতে ইলেক্ট্রোস্ট্যাটিক প্রিসিপিটেটর প্লেট বা নেতিবাচক আয়ন জেনারেটরকে শক্তি দেয়।
• নেতিবাচক আয়ন ডিভাইস:ডেস্কটপ ionizers, গাড়ী এয়ার ফ্রেশনার, এবং ব্যক্তিগত সুস্থতা পণ্য ব্যবহৃত.
• প্লাজমা মডিউল:গন্ধ অপসারণ এবং পৃষ্ঠ নির্বীজন করার জন্য ছোট প্লাজমা জেনারেটর চালায়।
• চিকিৎসা ও স্বাস্থ্যসেবা:কম-পাওয়ার নির্বীজন চেম্বার, ডেন্টাল সাকশন সিস্টেম এবং ল্যাবরেটরি এয়ার ক্লিনিং মডিউলের জন্য উপযুক্ত।
• HVAC আনুষাঙ্গিক:অবিচ্ছিন্ন বায়ু চিকিত্সার জন্য ফ্যানের কুণ্ডলী ইউনিট বা নালী-মাউন্টেড ionizers ভিতরে ইনস্টল করা হয়।

কাস্টমাইজেশন বিকল্প

• আউটপুট ভোল্টেজ:মডেল অনুযায়ী 5 kV, 6 kV, 7 kV, 8 kV, বা 9 kV এ স্থির করা হয়েছে। কাস্টম মান মূল্যায়ন করা যেতে পারে.
• ইনপুট ভোল্টেজ:DC 5 V বা DC 12 V স্ট্যান্ডার্ড। ভলিউম অর্ডারের জন্য অন্যান্য ভোল্টেজ উপলব্ধ হতে পারে।
• পোলারিটি:নেতিবাচক বা ইতিবাচক আউটপুট নির্বাচন করা যেতে পারে. বায়ু পরিশোধন অ্যাপ্লিকেশনের জন্য নেতিবাচক আউটপুট সাধারণ।
• সীসার দৈর্ঘ্য এবং সংযোগকারী প্রকার:উচ্চ ভোল্টেজ সীসা দৈর্ঘ্য এবং সমাপ্তি কাস্টমাইজ করা যাবে.
• হাউজিং এবং মাউন্টিং:মডিউলটি সরাসরি PCB ইন্টিগ্রেশন বা মাউন্টিং ফ্ল্যাঞ্জের জন্য হাউজিং ছাড়াই সরবরাহ করা যেতে পারে।

নির্ভরযোগ্যতা এবং পরীক্ষা

প্রতিটি মডিউল চালানের আগে আউটপুট ভোল্টেজ, ইনপুট কারেন্ট এবং নিরোধক অখণ্ডতার জন্য পরীক্ষা করা হয়। নমুনা পরীক্ষায় 48 ঘন্টা সম্পূর্ণ লোডে একটানা অপারেশন এবং -10°C এবং +60°C এর মধ্যে তাপীয় সাইকেল চালানো অন্তর্ভুক্ত। মেডিকেল বা উচ্চ-ভলিউম অ্যাপ্লিকেশনের জন্য, অতিরিক্ত পরীক্ষার রিপোর্ট প্রদান করা যেতে পারে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

অপারেশন চলাকালীন আউটপুট ভোল্টেজ সামঞ্জস্য করা যেতে পারে?

নং আউটপুট ভোল্টেজ কারখানায় নির্বাচিত মডেল অনুযায়ী স্থির করা হয়. একটি পরিবর্তনশীল আউটপুট প্রয়োজন হলে, একটি ভিন্ন মডিউল বা একটি বহিরাগত নিয়ন্ত্রণ সার্কিট প্রয়োজন হবে. আমরা ভলিউম প্রকল্পের জন্য কাস্টম সমাধান আলোচনা করতে পারেন.

কোন আউটপুট ভোল্টেজ নির্বাচন করতে হবে তা আমি কিভাবে জানি?

প্রয়োজনীয় আউটপুট ভোল্টেজ ইলেক্ট্রোড ব্যবধান এবং লক্ষ্য প্রয়োগের উপর নির্ভর করে। নেতিবাচক আয়ন জেনারেটরের জন্য, 5 kV থেকে 7 kV সাধারণ। বৃহত্তর প্লেট ফাঁক সহ ইলেক্ট্রোস্ট্যাটিক প্রিসিপিটেটরগুলির জন্য, 8 kV থেকে 9 kV প্রয়োজন হতে পারে। আমাদের প্রযুক্তিগত দল আপনার ইলেক্ট্রোড কনফিগারেশনের উপর ভিত্তি করে সহায়তা করতে পারে।

এই মডিউল ওজোন উত্পাদন করে?

মডিউল নিজেই সরাসরি ওজোন তৈরি করে না। ওজোন উত্পন্ন হতে পারে যখন উচ্চ ভোল্টেজ বায়ুতে একটি তীক্ষ্ণ ইলেক্ট্রোডে প্রয়োগ করা হয়, বিশেষ করে উচ্চ ভোল্টেজে। যদি ওজোন নিয়ন্ত্রণ একটি উদ্বেগ হয়, আউটপুট ভোল্টেজ 6 kV এর নিচে রাখা যেতে পারে, অথবা একটি ভিন্ন ইলেক্ট্রোড ডিজাইন ব্যবহার করা যেতে পারে।

মডিউল কি গৃহস্থালী যন্ত্রপাতি ব্যবহারের জন্য নিরাপদ?

মডিউলটি সীমিত আউটপুট কারেন্ট এবং এনক্যাপসুলেটেড ইনসুলেশন দিয়ে ডিজাইন করা হয়েছে। একটি সঠিকভাবে গ্রাউন্ডেড অ্যাপ্লায়েন্সের ভিতরে ইনস্টল করা হলে, এটি পরিবারের ব্যবহারের জন্য কম ভোল্টেজ নিরাপত্তা প্রয়োজনীয়তা পূরণ করে। যাইহোক, উচ্চ ভোল্টেজ আউটপুট ওয়্যারিং অবশ্যই আবদ্ধ হতে হবে এবং ব্যবহারকারীদের কাছে অ্যাক্সেসযোগ্য নয়।

মডিউলটির সাধারণ পরিষেবা জীবন কী?

স্বাভাবিক অপারেটিং অবস্থার অধীনে এবং নির্দিষ্ট তাপমাত্রা পরিসীমার মধ্যে, মডিউলটির 20,000 ঘন্টারও বেশি একটি প্রত্যাশিত পরিষেবা জীবন রয়েছে। প্রধান ব্যর্থতার কারণ হল ওভারভোল্টেজ ইনপুট এবং সর্বোচ্চ তাপমাত্রায় ক্রমাগত অপারেশন। হোস্ট ডিভাইসে সঠিক তাপ ব্যবস্থাপনা দীর্ঘায়ু উন্নত করে।

আমি মূল্যায়নের জন্য একটি নমুনা অর্ডার করতে পারি?

হ্যাঁ। নমুনা আদেশ প্রোটোটাইপিং এবং পরীক্ষার জন্য উপলব্ধ. অর্ডার দেওয়ার সময় পছন্দসই ইনপুট ভোল্টেজ, আউটপুট ভোল্টেজ, পোলারিটি এবং সীসার দৈর্ঘ্য প্রদান করুন।

Shengyuan প্রযুক্তি সম্পর্কে

Shengyuan প্রযুক্তি (DeFa ব্র্যান্ড) 20 বছরেরও বেশি সময় ধরে উচ্চ ভোল্টেজ পাওয়ার সাপ্লাই এবং প্লাজমা জেনারেশন সিস্টেম তৈরি করছে। কোম্পানি উত্তর আমেরিকা, ইউরোপ এবং এশিয়ার নির্মাতাদের উপাদান এবং সম্পূর্ণ সিস্টেম সরবরাহ করে। এখানে বর্ণিত DC উচ্চ ভোল্টেজ মডিউলটি বৃহত্তর শিল্প পরিশোধন সরঞ্জামগুলিতে ব্যবহৃত একই মূল প্রযুক্তির উপর ভিত্তি করে, কমপ্যাক্ট এবং ভোক্তা-মুখী অ্যাপ্লিকেশনগুলির জন্য অভিযোজিত।
