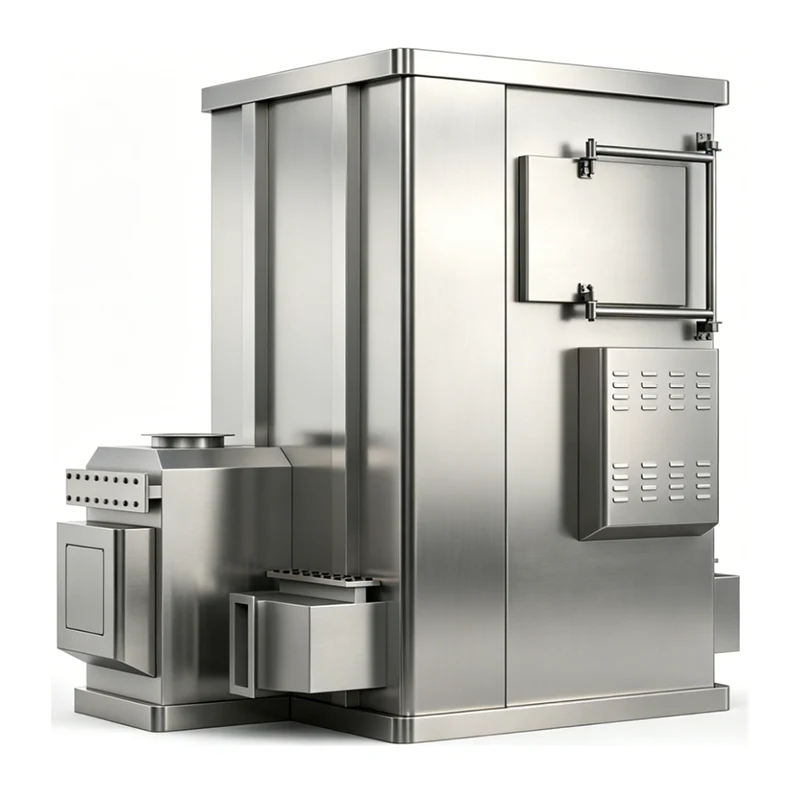

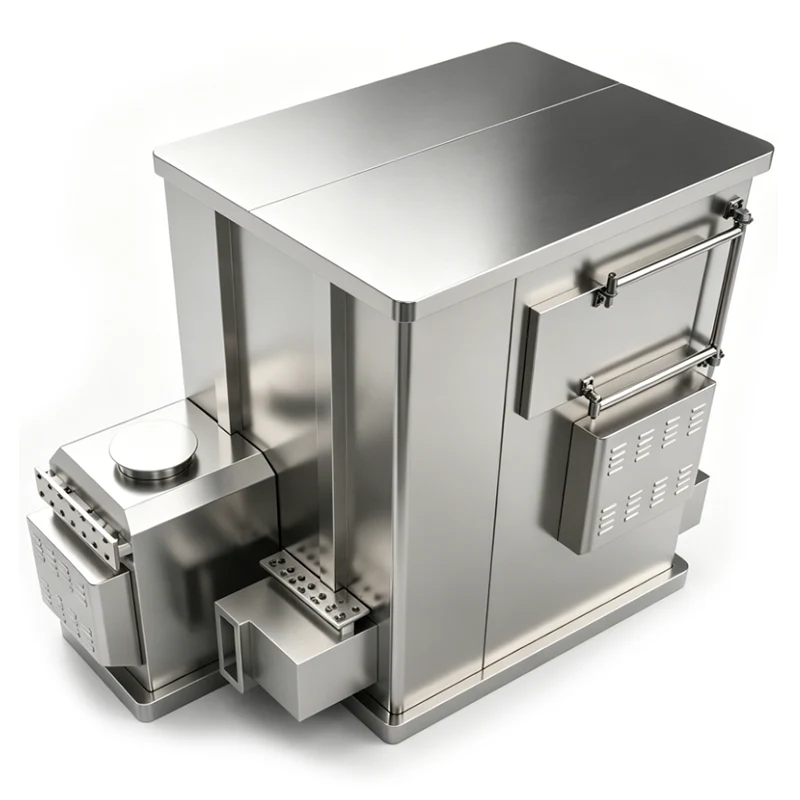

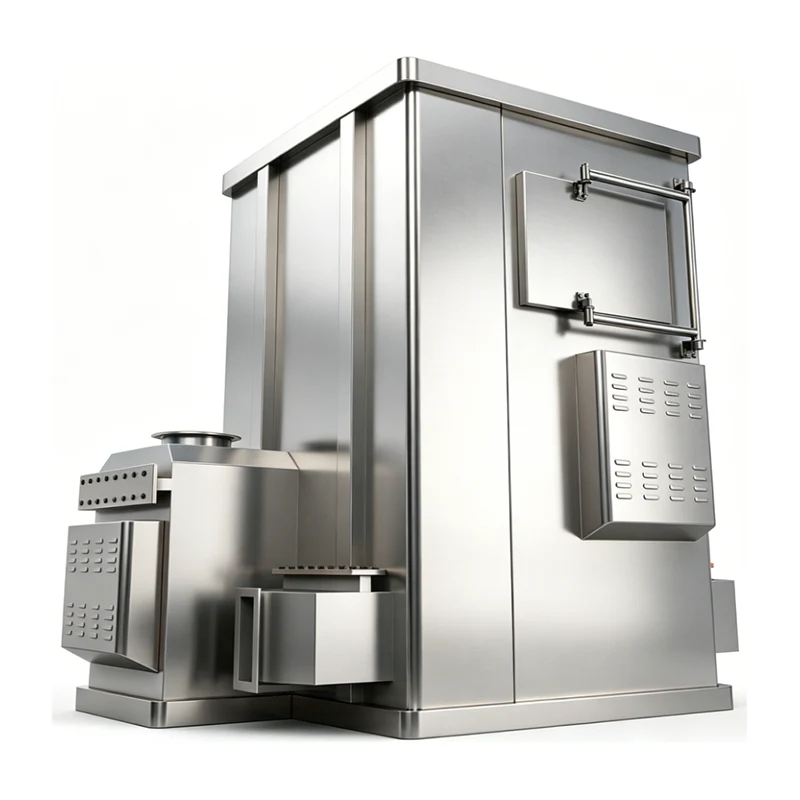

দুই পর্যায় তাপ বিনিময় CO অক্সিডেশন চুল্লি

Defaee টু-স্টেজ হিট এক্সচেঞ্জ CO অক্সিডেশন ফার্নেস হল একটি উচ্চ-কর্মক্ষমতা সমন্বিত পরিবেশগত সুরক্ষা এবং শক্তি-সঞ্চয়কারী সরঞ্জাম, যা CO অনুঘটক জারণ, দ্বি-পর্যায়ের উচ্চ-দক্ষতা তাপ পুনরুদ্ধার, কম চাপের প্রাকৃতিক গ্যাস জ্বলন এবং বুদ্ধিমান নিয়ন্ত্রণ প্রযুক্তিকে একীভূত করে। এটি ধাতুবিদ্যা, রাসায়নিক, বিল্ডিং উপকরণ এবং অন্যান্য শিল্পে CO-যুক্ত শিল্প নিষ্কাশন গ্যাস পরিশোধন এবং বর্জ্য তাপ পুনরুদ্ধার সিস্টেমের জন্য ব্যাপকভাবে স্থাপন করা হয়।

প্রাকৃতিক গ্যাসকে নিম্ন-চাপের তাপের উৎস হিসাবে ব্যবহার করে, সরঞ্জামগুলি উচ্চ-তাপমাত্রার ফ্লু গ্যাস থেকে ধাপে ধাপে বর্জ্য তাপ পুনরুদ্ধার করে একটি দ্বি-পর্যায়ের প্লেট তাপ বিনিময় কাঠামোর মাধ্যমে, CO নিষ্কাশন গ্যাসের নিরীহ চিকিত্সা এবং একই সাথে তাপ শক্তির দক্ষ ব্যবহার উপলব্ধি করে। পরিবেশগত সম্মতি, শক্তি খরচ হ্রাস এবং স্থিতিশীল অপারেশনের মূল সুবিধাগুলির সাথে, এটি ব্যাপক শিল্প নিষ্কাশন গ্যাস চিকিত্সার জন্য একটি মূলধারার সমাধান।

মূল অপারেটিং নীতি

1 CO অনুঘটক জারণ

প্রি-ট্রিটমেন্টের পর (ধুলো অপসারণ এবং ফায়ার অ্যারেস্টিং), CO-যুক্ত শিল্প নিষ্কাশন গ্যাস চুল্লি প্রতিক্রিয়া চেম্বারে প্রবেশ করে। নোবেল ধাতু অনুঘটক (প্ল্যাটিনাম, প্যালাডিয়াম) সহ, অনুঘটক জারণ বিক্রিয়া 450-480℃ এর নিম্ন তাপমাত্রায় ঘটে, যা বিষাক্ত CO কে অ-বিষাক্ত CO₂-এ রূপান্তরিত করে।

প্রতিক্রিয়া সূত্র: 2CO + O₂ → 2CO₂ (অনুঘটক, 450-480℃)

এই অগ্নিহীন প্রক্রিয়া উচ্চ নিরাপত্তা বৈশিষ্ট্য, এবং একই সাথে জাতীয় পরিবেশগত নির্গমন প্রয়োজনীয়তা মেটাতে নিষ্কাশন গ্যাসে ট্রেস VOCs পচন করতে পারে।

2 দুই-পর্যায়ের তাপ বিনিময়

বিল্ট-ইন টু-স্টেজ প্লেট হিট এক্সচেঞ্জারগুলি একটি গ্রেডেড কুলিং, গ্রেডিয়েন্ট হিট এক্সচেঞ্জ ডিজাইন গ্রহণ করে যাতে প্রতিক্রিয়া পরবর্তী উচ্চ-তাপমাত্রা ফ্লু গ্যাস থেকে বর্জ্য তাপ পুনরুদ্ধার করা যায়:

1. প্রথম-পর্যায়ের তাপ বিনিময়: 480℃ উচ্চ-তাপমাত্রার ফ্লু গ্যাস প্রথম-পর্যায়ের প্লেট হিট এক্সচেঞ্জারে প্রবেশ করে, নিম্ন-তাপমাত্রার খাঁড়ি নিষ্কাশন গ্যাসের সাথে বিপরীতে তাপ বিনিময় করে। ফ্লু গ্যাসের তাপমাত্রা 240-260 ℃ এ নেমে যায়, যখন ইনলেট গ্যাস 200-220 ℃ এ প্রিহিটেড হয়, যা পরবর্তী প্রাকৃতিক গ্যাস গরম করার শক্তি খরচ কমিয়ে দেয়।

2. দ্বিতীয় পর্যায়ের তাপ বিনিময়: প্রি-কুলড ফ্লু গ্যাস দ্বিতীয় পর্যায়ের হিট এক্সচেঞ্জারে প্রবেশ করে, তাজা বাতাস বা নিম্ন-তাপমাত্রার মাধ্যমের সাথে তাপ বিনিময় করে। ফ্লু গ্যাসের তাপমাত্রা 120 ℃ এর নিচে নেমে যায়, এবং বর্জ্য তাপ পুনরুদ্ধারের হার 75%-এর বেশি, একক-পর্যায়ের তাপ বিনিময়ের চেয়ে অনেক বেশি।

3. তাপমাত্রা নিয়ন্ত্রণ: তাপ বিনিময়ের পরে, তিন সেট এয়ার ড্যাম্পার ফ্লু গ্যাসকে 80 ℃ এর কাছাকাছি স্রাবের তাপমাত্রা স্থিতিশীল করতে সুনির্দিষ্টভাবে সামঞ্জস্য করে, সরঞ্জামের ব্যর্থতা বা অতিরিক্ত তাপমাত্রার কারণে তাপ দূষণ এড়ায়।

3 কম চাপ প্রাকৃতিক গ্যাস দহন

শিল্পের নিম্নচাপের গ্যাসের অবস্থার সাথে খাপ খাইয়ে নিতে 0.02-0.05MPa তে গ্যাস সরবরাহের চাপ নিয়ন্ত্রিত সহ সরঞ্জামগুলি একটি নিম্ন-চাপের প্রাকৃতিক গ্যাসের জ্বলন ব্যবস্থার সাথে সজ্জিত। চাপ হ্রাসকারী ভালভ, ফিল্টার এবং ফ্লো মিটারের মাধ্যমে সুনির্দিষ্ট অনুপাতের পরে, প্রাকৃতিক গ্যাস বার্নারে প্রবেশ করে এবং দহন বায়ুর সাথে সম্পূর্ণরূপে মিশে যায়, অনুঘটক প্রতিক্রিয়ার জন্য স্থিতিশীল তাপ প্রদানের জন্য চুল্লিতে কম তাপমাত্রায় জ্বলতে থাকে।

কম-চাপের দহন নকশা 99% এর বেশি দহন দক্ষতা সহ উচ্চ-চাপ দহনের নিরাপত্তা ঝুঁকিগুলিকে দূর করে। ফ্লু গ্যাসে NOₓ এবং CO নির্গমনের ঘনত্ব জাতীয় মানের থেকে অনেক নিচে এবং অপারেটিং খরচ বৈদ্যুতিক গরম করার সমাধানের তুলনায় 30%-40% কম।

মূল সরঞ্জাম কাঠামো

1 চুল্লি সমাবেশ

চুল্লি উচ্চ-তাপমাত্রা প্রতিরোধী কার্বন ইস্পাত + অ্যালুমিনিয়াম সিলিকেট নিরোধক স্তরের একটি দ্বি-স্তর কাঠামো গ্রহণ করে। অভ্যন্তরীণ স্তরটি 600℃ সহ্য করে এবং তাপের ক্ষতি কমাতে বাইরের পৃষ্ঠের তাপমাত্রা ≤50℃। চুল্লিটি পাঁচটি বিভাগে বিভক্ত: ইনলেট বিভাগ, প্রিহিটিং বিভাগ, অনুঘটক প্রতিক্রিয়া বিভাগ, দ্বি-পর্যায় তাপ বিনিময় বিভাগ এবং নিষ্কাশন বিভাগ। এটা integrally ভাল sealing কর্মক্ষমতা সঙ্গে ঝালাই করা হয়, এবং একটি অন্তর্নির্মিত চাপ রিলিফ পোর্ট সঙ্গে সজ্জিত স্বয়ংক্রিয় overpressure সুরক্ষা জন্য.

2 দুই-পর্যায়ের তাপ বিনিময় মডিউল

কোরটি 304 স্টেইনলেস স্টিল দিয়ে তৈরি উচ্চ-দক্ষতা প্লেট হিট এক্সচেঞ্জারগুলির দুটি স্তর নিয়ে গঠিত, উচ্চ তাপমাত্রা প্রতিরোধের, জারা প্রতিরোধের এবং চমৎকার তাপ স্থানান্তর কর্মক্ষমতা সহ। অভিন্ন ফ্লু গ্যাস প্রবাহ নিশ্চিত করার জন্য দুই-পর্যায়ের হিট এক্সচেঞ্জারগুলি মাঝখানে গাইড প্লেট সহ সিরিজে সাজানো হয়। অপ্টিমাইজ করা প্লেট ব্যবধান ফ্লু গ্যাস প্রতিরোধ এবং ফ্যানের শক্তি খরচ হ্রাস করে এবং মডিউলটি ধুলো নিষ্কাশন গ্যাসের অবস্থার জন্য আলাদা করা এবং পরিষ্কার করা সহজ।

3 নিম্নচাপের প্রাকৃতিক গ্যাস দহন ব্যবস্থা

এতে রয়েছে প্রাকৃতিক গ্যাস পাইপলাইন, নিম্নচাপের চাপ কমানোর ভালভ, গ্যাস ফিল্টার, প্রবাহ নিয়ন্ত্রণকারী ভালভ, বার্নার, ইগনিশন ডিভাইস এবং শিখা আবিষ্কারক। চাপ হ্রাসকারী ভালভ 0.02-0.05MPa এ গ্যাসের চাপকে স্থিতিশীল করে এবং প্রবাহ ভালভ সঠিকভাবে গ্যাস সরবরাহ নিয়ন্ত্রণ করে। ছিদ্রযুক্ত ইনজেকশন বার্নার গ্যাস এবং বাতাসের সম্পূর্ণ মিশ্রণ নিশ্চিত করে। স্বয়ংক্রিয় ইগনিশন ডিভাইস এবং রিয়েল-টাইম ফ্লেম ডিটেক্টর ফুটো রোধ করতে ফ্লেমআউটের ক্ষেত্রে স্বয়ংক্রিয়ভাবে গ্যাস সরবরাহ বন্ধ করে দেয়।

4 অনুঘটক বিক্রিয়া সিস্টেম

এটিতে মধুচক্র সিরামিক সাবস্ট্রেট সহ প্ল্যাটিনাম-প্যালাডিয়াম নোবেল ধাতব অনুঘটক সহ একটি অনুঘটক বিছানা রয়েছে, যা বিষক্রিয়া বিরোধী, উচ্চ তাপমাত্রা প্রতিরোধ এবং 2-3 বছরের পরিষেবা জীবন বৈশিষ্ট্যযুক্ত। রিয়েল টাইমে মূল তাপমাত্রার পয়েন্টগুলি নিরীক্ষণ করার জন্য চুল্লিতে কমপক্ষে 5টি তাপমাত্রা সেন্সর ইনস্টল করা আছে, 450-480℃ এ প্রতিক্রিয়া তাপমাত্রাকে সঠিকভাবে নিয়ন্ত্রণ করে এবং CO রূপান্তর হার ≥99% নিশ্চিত করে৷

5 ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম

টাচ স্ক্রিন অপারেশন সহ পিএলসি (প্রোগ্রামেবল লজিক কন্ট্রোলার) গ্রহণ করা, এটি তাপমাত্রা নিয়ন্ত্রণ, চাপ পর্যবেক্ষণ, গ্যাস ইন্টারলক, ফল্ট অ্যালার্ম এবং ডেটা রেকর্ডিং ফাংশনগুলিকে একীভূত করে। এটি সম্পূর্ণ স্বয়ংক্রিয় অপারেশন, ওয়ান-কি স্টার্ট/স্টপ এবং গ্যাস প্রবাহ এবং ড্যাম্পার খোলার স্বয়ংক্রিয় সমন্বয় সমর্থন করে। এটি রিয়েল টাইমে চাপের পার্থক্য, গ্যাসের চাপ এবং শিখার অবস্থা পর্যবেক্ষণ করে, স্বয়ংক্রিয় অ্যালার্ম এবং অস্বাভাবিকতার জন্য শাটডাউন সহ, এবং দূরবর্তী পর্যবেক্ষণ এবং ডেটা আপলোড সমর্থন করে।

6 নিরাপত্তা সহায়ক সিস্টেম

· খাঁড়ি এবং আউটলেট উভয় ক্ষেত্রেই ফায়ার অ্যারেস্টর এবং ডাস্ট কালেক্টররা চিকিত্সা সরঞ্জাম থেকে উত্পাদন লাইনকে বিচ্ছিন্ন করে এবং ব্যাকফায়ার এবং জমাট বাঁধা প্রতিরোধ করতে ধুলো আটকায়।

· প্রতিক্রিয়া চেম্বারের উপরে বিস্ফোরণ-প্রুফ ঝিল্লি সহ চাপ রিলিফ পোর্ট অতিরিক্ত চাপের ক্ষেত্রে স্বয়ংক্রিয়ভাবে চাপ থেকে মুক্তি দেয়।

· গ্রাউন্ডিং প্রতিরোধের সাথে ধাতব শেলের নির্ভরযোগ্য গ্রাউন্ডিং ≤4Ω স্ট্যাটিক জমা এবং বৈদ্যুতিক শক দুর্ঘটনা প্রতিরোধ করে।

মূল কর্মক্ষমতা সুবিধা

1 উচ্চ-দক্ষতা পরিশোধন এবং অনুগত নির্গমন

CO অনুঘটক রূপান্তর হার ≥99% ছুঁয়েছে, CO নির্গমন ঘনত্ব ≤50mg/m³ এবং একই সাথে VOCs অপসারণ, শিল্প চুল্লিগুলির জন্য জাতীয় বায়ু দূষণকারী নির্গমন মান মেনে চলে। নিম্নচাপের প্রাকৃতিক গ্যাস দহন NOₓ নির্গমন ≤100mg/m³ নিশ্চিত করে, কালো ধোঁয়া বা অদ্ভুত গন্ধ ছাড়াই।

2 উচ্চ বর্জ্য তাপ পুনরুদ্ধারের হার এবং উল্লেখযোগ্য শক্তি সঞ্চয়

দ্বি-পর্যায়ের প্লেট তাপ বিনিময় কাঠামো ≥75% বর্জ্য তাপ পুনরুদ্ধারের হার অর্জন করে, একক-পর্যায়ের তাপ বিনিময়ের তুলনায় প্রাকৃতিক গ্যাসের ব্যবহার 20%-25% হ্রাস করে। ফ্লু গ্যাস স্রাব তাপমাত্রা ≤120℃, এবং পুনরুদ্ধার করা বর্জ্য তাপ ইনলেট প্রিহিটিং, গরম জল সরবরাহ বা গরম করার জন্য ব্যবহার করা যেতে পারে, ক্যাসকেড শক্তির ব্যবহার উপলব্ধি করে।

3 কম চাপ অপারেশন এবং উচ্চ নির্ভরযোগ্যতা

নিম্ন-চাপের গ্যাসের দহন (0.02-0.05MPa) উচ্চ-চাপের ফুটো ঝুঁকি দূর করে। একাধিক নিরাপত্তা ইন্টারলক (ফ্লেমআউট, অতিরিক্ত-তাপমাত্রা, অতিরিক্ত-চাপ, গ্রাউন্ডিং সুরক্ষা) সম্পূর্ণ-প্রক্রিয়া নিরাপত্তা সুরক্ষা প্রদান করে। অপ্রয়োজনীয় দুই-পর্যায়ের তাপ বিনিময় নকশা একটি পর্যায় ব্যর্থ হলেও অবিচ্ছিন্ন অপারেশন নিশ্চিত করে।

4 বুদ্ধিমান নিয়ন্ত্রণ এবং কম রক্ষণাবেক্ষণ

সম্পূর্ণ স্বয়ংক্রিয় PLC নিয়ন্ত্রণের জন্য সাধারণ অপারেশন সহ কোনও অন-ডিউটি ​​কর্মীদের প্রয়োজন হয় না। রিয়েল-টাইম প্যারামিটার প্রদর্শন এবং স্বয়ংক্রিয় ফল্ট অ্যালার্ম দ্রুত সমস্যা সমাধান সক্ষম করে। বিচ্ছিন্ন করা যায় এমন হিট এক্সচেঞ্জার এবং সহজেই প্রতিস্থাপন করা যায় এমন অনুঘটক রক্ষণাবেক্ষণের খরচ কমায়, সামগ্রিক সরঞ্জামের পরিষেবা 10-15 বছর।

5 দৃঢ় অভিযোজনযোগ্যতা এবং ব্যাপক প্রয়োগ

এটি 0.5%-5% CO ঘনত্ব এবং 100-300℃ তাপমাত্রার সাথে শিল্প নিষ্কাশন গ্যাসের চিকিত্সা করে, ব্লাস্ট ফার্নেস নিষ্কাশন, রাসায়নিক সংশ্লেষণ নিষ্কাশন, ভাটা নিষ্কাশন এবং অন্যান্য কাজের অবস্থার সাথে খাপ খাইয়ে নেয়। এটি অতিরিক্ত উচ্চ-চাপ রূপান্তর ছাড়াই প্রচলিত শিল্প নিম্ন-চাপের গ্যাস পাইপলাইনের সাথে মেলে।

প্রযুক্তিগত স্পেসিফিকেশন (স্ট্যান্ডার্ড মডেল)

ইনস্টলেশন ও কমিশনিং নির্দেশিকা

1 ইনস্টলেশন প্রয়োজনীয়তা

1. ফাউন্ডেশন ভারবহন ক্ষমতা ≥5t/m² সহ সমতল কংক্রিটের মাটিতে ইনস্টল করুন এবং চারপাশে ≥1.5m রক্ষণাবেক্ষণের জায়গা সংরক্ষণ করুন।

2. প্রাকৃতিক গ্যাস পাইপলাইনগুলি ঢালাই সংযোগ সহ বিজোড় ইস্পাত পাইপ গ্রহণ করে এবং একটি বায়ু নিবিড়তা পরীক্ষায় উত্তীর্ণ হবে (0.1MPa, 30মিনিট ফুটো নেই)।

3. ≥4mm² হলুদ-সবুজ গ্রাউন্ডিং তার, গ্রাউন্ডিং প্রতিরোধ ≤4Ω সহ নির্ভরযোগ্য সরঞ্জাম গ্রাউন্ডিং।

4. কম্পনের ক্ষতি এড়াতে ইনলেট এবং আউটলেট পাইপলাইনে নমনীয় সংযোগ।

5. হিট এক্সচেঞ্জার ইনলেট এবং আউটলেটে আটকে থাকা নিরীক্ষণের জন্য ডিফারেনশিয়াল প্রেসার গেজ ইনস্টল করুন।

2 কমিশনিং পদ্ধতি

1. নো-লোড কমিশনিং: পাওয়ার চালু করুন, ফ্যান এবং কন্ট্রোল সিস্টেম শুরু করুন, স্বাভাবিক অপারেশন এবং সঠিক প্যারামিটার প্রদর্শন যাচাই করুন।

2. গ্যাস কমিশনিং: কম-চাপ ডিবাগিংয়ের জন্য প্রাকৃতিক গ্যাস প্রবর্তন করুন, পাইপলাইন ফুটো না হওয়া, স্বাভাবিক ইগনিশন এবং স্থিতিশীল শিখা নিশ্চিত করুন।

3. লোড কমিশনিং: CO-যুক্ত নিষ্কাশন গ্যাস প্রবর্তন করুন, 450-480℃-এ প্রতিক্রিয়া তাপমাত্রা স্থিতিশীল করতে গ্যাসের প্রবাহ এবং ড্যাম্পারগুলিকে ধীরে ধীরে সামঞ্জস্য করুন এবং নির্গমন স্ট্যান্ডার্ডে পৌঁছানোর পরে 24 ঘন্টার জন্য একটানা চালান৷

4. ইন্টারলক কমিশনিং: অ্যালার্ম এবং শাটডাউন ফাংশন যাচাই করতে ফ্লেমআউট, অতিরিক্ত-তাপমাত্রা এবং অতিরিক্ত চাপের ত্রুটিগুলি অনুকরণ করুন।

রুটিন রক্ষণাবেক্ষণ

· দৈনিক: গ্যাসের চাপ, শিখার স্থিতি, চুল্লির তাপমাত্রা, চাপের পার্থক্য এবং গ্রাউন্ডিং পরীক্ষা করুন এবং অপারেশন ডেটা রেকর্ড করুন।

· সাপ্তাহিক: গ্যাস ফিল্টার এবং ফায়ার অ্যারেস্টর পরিষ্কার করুন, ড্যাম্পারের নমনীয়তা পরীক্ষা করুন এবং সংযোগকারী বোল্টগুলিকে শক্ত করুন।

· মাসিক: অনুঘটক বিছানা পরিদর্শন করুন, পৃষ্ঠের ধূলিকণা পরিষ্কার করুন এবং আটকে যাওয়া রোধ করতে হিট এক্সচেঞ্জার প্লেট পরিষ্কার করুন।

· বার্ষিক: ব্যাপকভাবে নিরোধক, হিট এক্সচেঞ্জার, বার্নার এবং নিয়ন্ত্রণ ব্যবস্থা পরিদর্শন করুন, বার্ধক্যের উপাদানগুলি প্রতিস্থাপন করুন এবং সেন্সরগুলি ক্যালিব্রেট করুন।

দীর্ঘমেয়াদী শাটডাউন: গ্যাস ভালভ বন্ধ করুন, পাইপলাইন গ্যাস নিষ্কাশন করুন, ধুলো থেকে সরঞ্জাম রক্ষা করুন এবং আর্দ্রতা ক্ষয় রোধ করতে নিয়মিত বায়ুচলাচল করুন।

অ্যাপ্লিকেশন এবং মান

এই সরঞ্জাম ব্যাপকভাবে ধাতুবিদ্যা বিস্ফোরণ চুল্লি, রাসায়নিক সংশ্লেষণ প্রক্রিয়া, বিল্ডিং উপাদান ভাটা এবং যন্ত্রপাতি তাপ চিকিত্সা CO নিষ্কাশন গ্যাস পরিশোধন জন্য ব্যবহৃত হয়. এটি ব্যাপক মূল্য প্রদান করে: এটি পরিবেশগত সম্মতির জন্য নিরীহ নিষ্কাশন গ্যাস চিকিত্সা অর্জন করে, উচ্চ-দক্ষ বর্জ্য তাপ পুনরুদ্ধারের মাধ্যমে অপারেটিং খরচ হ্রাস করে, একাধিক সুরক্ষা ব্যবস্থার সাথে উত্পাদন সুরক্ষা নিশ্চিত করে এবং পুনরুদ্ধার করা তাপ রাজস্বের মাধ্যমে 1-2 বছরের মধ্যে বিনিয়োগের প্রতিদান অর্জন করে, পরিবেশ সুরক্ষা এবং শিল্প উদ্যোগগুলির জন্য শক্তি সঞ্চয়ের একটি জয়-উইন সমাধান প্রদান করে।
