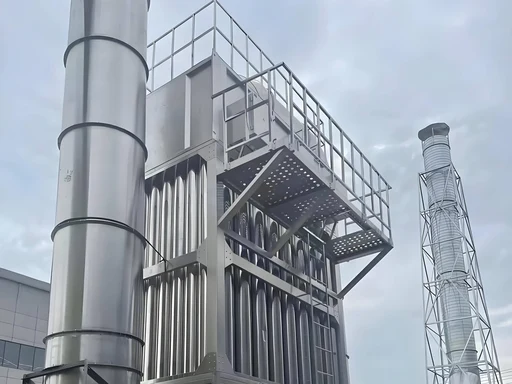

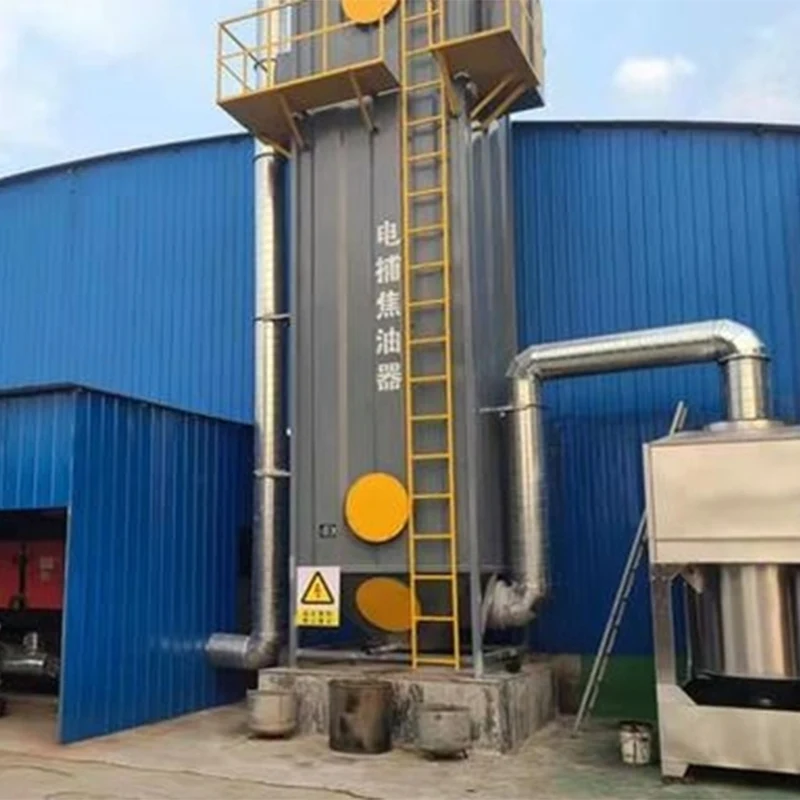

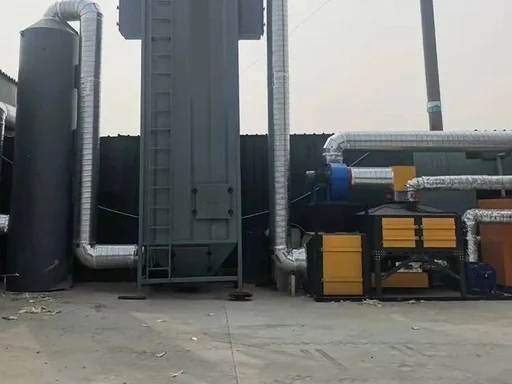

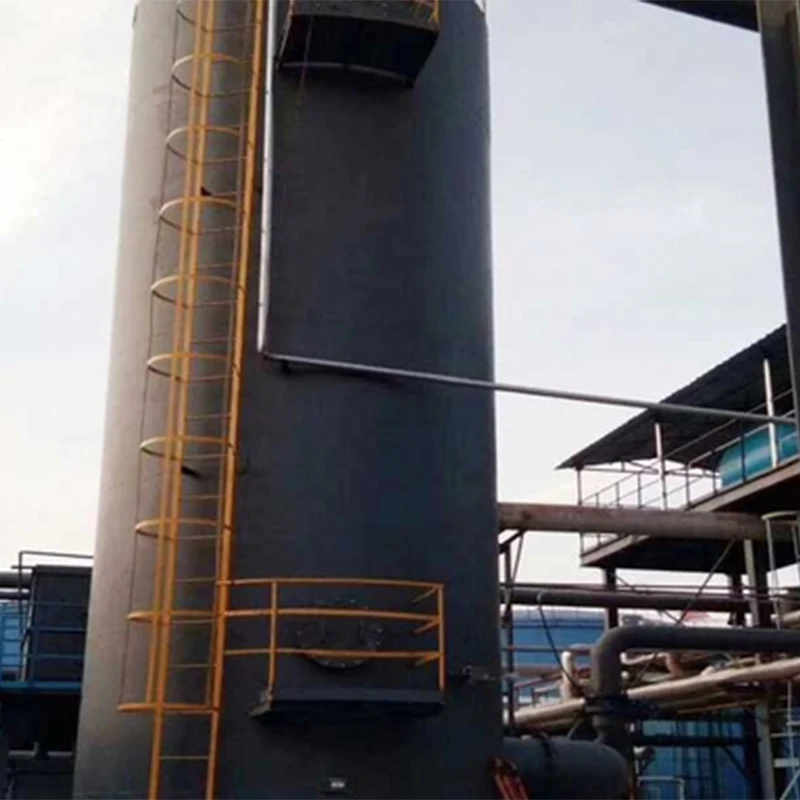

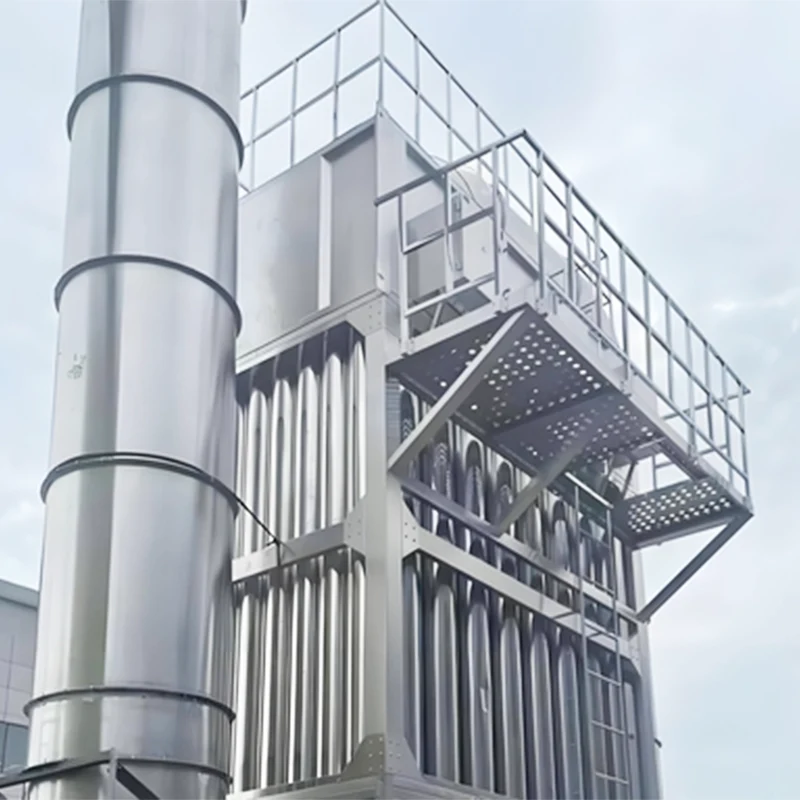

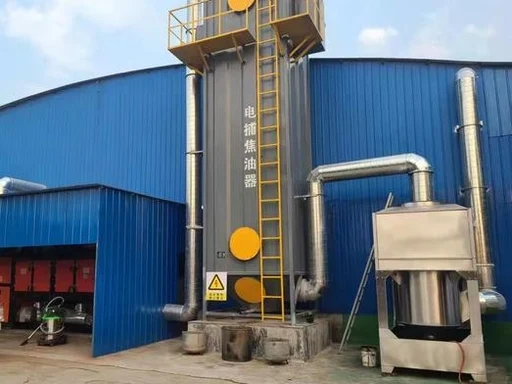

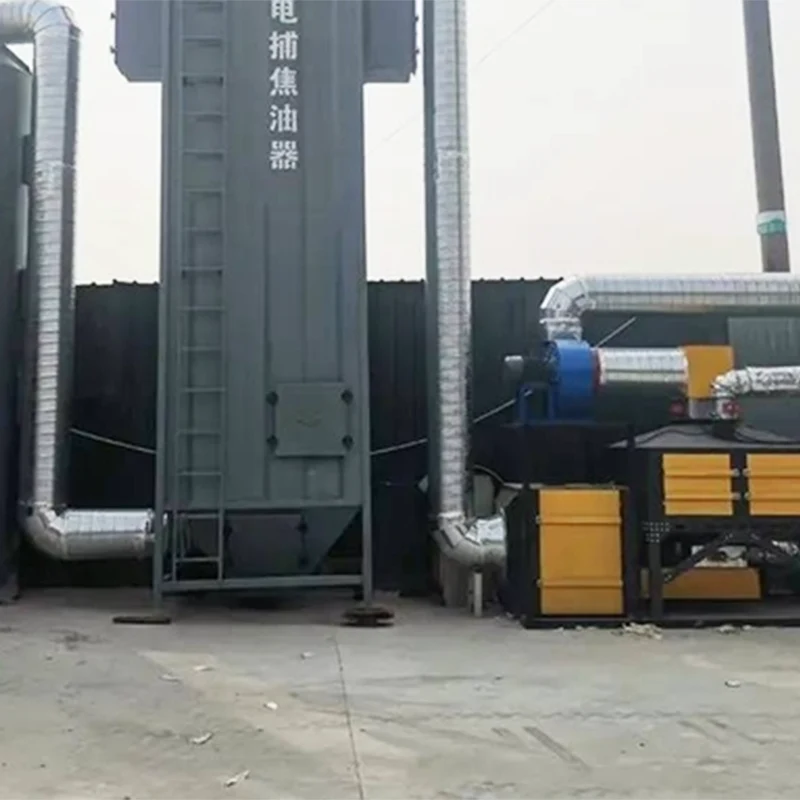

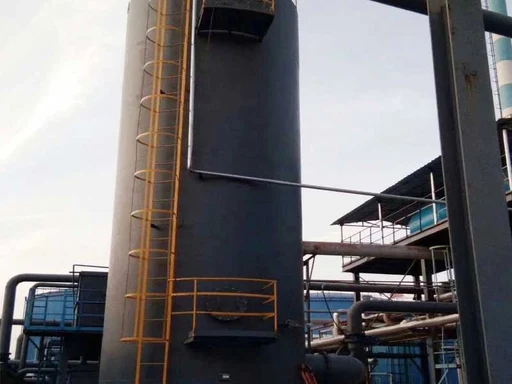

ইলেক্ট্রোস্ট্যাটিক প্রিসিপিটেটর

ইলেক্ট্রোস্ট্যাটিক প্রিসিপিটেটর (ESP) হল একটি মূল বিশুদ্ধকরণ যন্ত্র যা উচ্চ-ভোল্টেজ ডিসি ইলেক্ট্রোস্ট্যাটিক ক্ষেত্রের মাধ্যমে নিষ্কাশন গ্যাস থেকে টার ফোঁটা, সূক্ষ্ম ধুলো, তেলের কুয়াশা এবং কার্বন কালোকে আলাদা করে। উচ্চ আলকাতরা অপসারণ দক্ষতা, কম বায়ুপ্রবাহ প্রতিরোধ, উচ্চ তাপমাত্রা প্রতিরোধ এবং পুনর্ব্যবহারযোগ্য ক্যাপচার করা সামগ্রীর বৈশিষ্ট্যযুক্ত, এটি কোকিং, কয়লা রাসায়নিক, হট ফোরজিং, বায়োমাস বয়লার, অ্যাসফল্ট, রাবার এবং কার্বন উৎপাদনে উচ্চ-সান্দ্রতা টার-বোঝাই নিষ্কাশন গ্যাসের চিকিত্সার জন্য ব্যাপকভাবে স্থাপন করা হয়।

1. মূল কাজের নীতি (হাই-ভোল্টেজ ইলেক্ট্রোস্ট্যাটিক অ্যাডসর্পশন)

পরিশোধন প্রক্রিয়া পাঁচটি ধাপ অনুসরণ করে:বৈদ্যুতিক ক্ষেত্র আয়নকরণ → ড্রপলেট চার্জিং → দিকনির্দেশক স্থানান্তর → শোষণ ও সংগ্রহ → মাধ্যাকর্ষণ তেল নিষ্কাশন.

1. করোনা ডিসচার্জ এবং আয়োনাইজেশন: হাই-ভোল্টেজ কন্ট্রোল ক্যাবিনেট করোনা ইলেক্ট্রোড (ক্যাথোড) থেকে 40-80 কেভি নেগেটিভ ডিসি হাই ভোল্টেজ আউটপুট করে, গ্রাউন্ডেড কালেকশন ইলেক্ট্রোড (অ্যানোড) সহ একটি শক্তিশালী বৈদ্যুতিক ক্ষেত্র তৈরি করে। একটি করোনা জোন তৈরি করতে মাঠের ভিতরের বায়ু বিশাল ইলেকট্রন এবং ঋণাত্মক আয়নে আয়নিত হয়।

2. ড্রপলেট চার্জিং: টার ড্রপলেট (0.1-100 μm), তেলের কুয়াশা এবং ধুলো নীচ থেকে ধারণ করে নিষ্কাশন গ্যাস। টার এবং কুয়াশা কণা ঋণাত্মক আয়ন শোষণ করে এবং বৈদ্যুতিক ক্ষেত্রের মধ্য দিয়ে যাওয়ার সময় নেতিবাচকভাবে চার্জিত হয়।

3. দিকনির্দেশনামূলক স্থানান্তর: বৈদ্যুতিক ক্ষেত্রের শক্তি দ্বারা চালিত, চার্জযুক্ত ফোঁটাগুলি গ্রাউন্ডেড সংগ্রহকারী ইলেক্ট্রোডের দিকে দ্রুত অগ্রসর হয়।

4. শোষণ এবং সংগ্রহ: ফোঁটাগুলি ইলেক্ট্রোড পৃষ্ঠের সাথে লেগে থাকে এবং বৈদ্যুতিক চার্জ ছেড়ে দেয়। যখন জমে থাকা আলকাতরা একটি নির্দিষ্ট বেধে পৌঁছায়, তখন তা সংগ্রহ ও পুনর্ব্যবহার করার জন্য নীচের অংশে তেলের স্যাম্পে মাধ্যাকর্ষণ দ্বারা প্রবাহিত হয়।

5. ক্লিন গ্যাস ডিসচার্জ: বিশুদ্ধ গ্যাস উপরে থেকে বেরিয়ে যায় এবং পরবর্তী ডিসালফারাইজেশন, ডিনাইট্রিফিকেশন বা ফ্যান সিস্টেমে প্রবাহিত হয়।

2. প্রধান কাঠামোগত প্রকার (ইলেক্ট্রোড সংগ্রহ করে শ্রেণীবদ্ধ)

2.1 মধুচক্রের ধরন (মূলধারা, উচ্চ দক্ষতা এবং কমপ্যাক্ট লেআউট)

· ইলেক্ট্রোড সংগ্রহ করা: নিয়মিত ষড়ভুজাকার মধুচক্র টিউব বান্ডেলগুলি সমান্তরাল পাইপলাইনগুলির সাথে এমনকি বায়ুপ্রবাহ বিতরণের জন্য।

· করোনা ইলেক্ট্রোড: প্রতিটি মধুচক্র টিউবের কেন্দ্রে স্পাইক তার বা ইস্পাত তারগুলি ইনস্টল করা হয়।

· সুবিধা: অপসারণ দক্ষতা ≥99.5%, কম প্রতিরোধ ক্ষমতা (50-150 Pa), বড় গ্যাস হ্যান্ডলিং ক্ষমতা এবং কমপ্যাক্ট গঠন। হট ফরজিং ওয়ার্কশপ, বায়োমাস বয়লার এবং ছোট থেকে মাঝারি কোকিং প্ল্যান্টের জন্য আদর্শ।

2.2 টিউবুলার টাইপ (বড় ক্ষমতা এবং সহজ রক্ষণাবেক্ষণ)

· ইলেক্ট্রোড সংগ্রহ করা: 200-300 মিমি অভ্যন্তরীণ ব্যাস সহ গোলাকার ইস্পাত টিউব।

· করোনা ইলেক্ট্রোড: স্থগিত ক্যাথোড তার প্রতিটি টিউবের ভিতরে উপরের এবং নীচের হ্যাঙ্গার দ্বারা স্থির।

· সুবিধা: 250°C পর্যন্ত তাপমাত্রা সহ্য করে, অ্যান্টি-ক্লগিং এবং সহজ ছাই পরিষ্কার করা, বড় গ্যাস প্রবাহের জন্য উপযুক্ত। প্রধানত বড় কোকিং সুবিধা এবং ব্লাস্ট ফার্নেস গ্যাস চিকিৎসায় প্রয়োগ করা হয়।

2.3 সমকেন্দ্রিক সিলিন্ডারের ধরন (সেকেলে, নিম্ন প্রবাহের হার, খুব কমই ব্যবহৃত)

· ইলেক্ট্রোড সংগ্রহ করা: কেন্দ্রে মাউন্ট করা ক্যাথোড তারের সাথে ভিতরের এবং বাইরের এককেন্দ্রিক হাতা।

· পেশাদাররা: সহজ কাঠামো এবং কম প্রাথমিক বিনিয়োগ।

· অসুবিধা: নিম্ন পরিশোধন দক্ষতা, বড় পদচিহ্ন এবং সীমিত প্রক্রিয়াকরণ ক্ষমতা। ধীরে ধীরে পর্যায়ক্রমে এবং মধুচক্র টাইপ দ্বারা প্রতিস্থাপিত.

3. মূল সুবিধা

1. অতি-উচ্চ আলকাতরা অপসারণ দক্ষতা: টার এবং তেল কুয়াশা অপসারণের হার ≥99.5%, আউটলেট টার ঘনত্ব 10 মিলিগ্রাম/মি³ নীচে নিয়ন্ত্রিত। এটি কার্যকরভাবে 0.1 μm এর মতো ছোট সূক্ষ্ম ফোঁটা ক্যাপচার করে, যান্ত্রিক তেল অপসারণ সরঞ্জাম যেমন সাইক্লোন বিভাজক এবং ফিল্টার স্ক্রিনগুলিকে ছাড়িয়ে যায়।

2. কম প্রতিরোধ ক্ষমতা এবং শক্তি সঞ্চয়: বায়ু প্রতিরোধ ক্ষমতা মাত্র 50-150 Pa, ব্যাগহাউস এবং স্ক্রাবারের তুলনায় ফ্যানের শক্তি খরচ 30%-50% কম করে, দীর্ঘমেয়াদী ক্রমাগত অপারেশনের জন্য পুরোপুরি উপযুক্ত।

3. কঠোর অবস্থার জন্য উচ্চ তাপমাত্রা প্রতিরোধের: স্থিরভাবে 80-220°C এ অবিরাম কাজ করে এবং 250°C পর্যন্ত ক্ষণস্থায়ী তাপমাত্রা সহ্য করে, গরম ফোরজিং থেকে উচ্চ-তাপমাত্রার তেলের ধোঁয়া, বায়োমাস জ্বালানী এবং কাঁচা কোক ওভেন গ্যাস থেকে উচ্চ-আর্দ্রতা টার গ্যাসের সাথে খাপ খাইয়ে নেয়।

4. অ্যান্টি-ফাউলিং এবং সহজ রক্ষণাবেক্ষণ: আটকানোর জন্য কোনও ফিল্টার মিডিয়া নেই। ক্যাপচার করা আলকাতরা ঘন ঘন ব্যবহারযোগ্য প্রতিস্থাপন ছাড়াই স্বয়ংক্রিয়ভাবে প্রবাহিত হয়। নিয়মিত বাষ্প পরিষ্কার করা যথেষ্ট, যার ফলে বার্ষিক রক্ষণাবেক্ষণ খরচ কম হয়।

5. অর্থনৈতিক সুবিধার জন্য পুনরুদ্ধারযোগ্য বর্জ্য তেল: সংগৃহীত আলকাতরা এবং বর্জ্য তেলকে জ্বালানী বা রাসায়নিক কাঁচামাল হিসাবে পুনর্ব্যবহার করা যেতে পারে বিদ্যুৎ এবং রক্ষণাবেক্ষণের খরচ অফসেট করার জন্য।

6. ডাউনস্ট্রিম যন্ত্রপাতি রক্ষা করে: পাইপলাইন ব্লকেজ, ফ্যান বাজেয়াপ্ত করা, ব্যাগ ফাউলিং/বার্নিং এবং টাওয়ার স্কেলিং এবং ক্ষয় রোধ করতে আলকাতরা, তেলের কুয়াশা এবং ধুলোকে পুঙ্খানুপুঙ্খভাবে আটকায়। এটি ডাউনস্ট্রিম সরঞ্জামের পরিষেবা জীবন 2-3 বার প্রসারিত করে।

7. কর্মশালার পরিবেশ উন্নত করে এবং অভিযোগ এড়ায়: দৃশ্যমানতা বাড়াতে হলুদ ধোঁয়া, তেলের কুয়াশা এবং তীব্র টার গন্ধ দূর করে। পলাতক নির্গমনকে সংগঠিত স্রাবে রূপান্তর করে, পরিবেশগত শাস্তি এবং জনসাধারণের অভিযোগ প্রতিরোধ করে।

8. বিস্ফোরণ-প্রমাণ এবং স্থিতিশীল অপারেশন: বৈদ্যুতিক স্পার্ক এবং জমে থাকা তেলের স্বতঃস্ফূর্ত দহন এড়াতে গ্রাউন্ডেড ক্যাথোড, সিল করা নিরোধক বাক্স এবং তাপমাত্রা ইন্টারলক ডিভাইসগুলি গ্রহণ করে, যা দাহ্য গ্যাসের ট্রেসযুক্ত ফ্লু গ্যাসের জন্য নিরাপদ।

4. হট ফোরজিং, বায়োমাস এনার্জি এবং কোকিং শিল্পের জন্য ইনস্টলেশনের প্রয়োজনীয়তা

4.1 পরিবেশগত প্রবিধানের সাথে সম্মতি

গরম ফোরজিং থেকে তেলের ধোঁয়া, বায়োমাস দহন থেকে টার-বোঝাই গ্যাস এবং কাঁচা কোক ওভেন গ্যাস VOCs, তেলের কুয়াশা এবং কণা পদার্থ সহ কঠোরভাবে দূষণকারী নিয়ন্ত্রিত। সরাসরি স্রাব বা অত্যধিক নির্গমনের ফলে 100,000 থেকে 1,000,000 RMB পর্যন্ত জরিমানা, উৎপাদন স্থগিত বা এমনকি স্রাব পারমিট প্রত্যাহার করা হবে। ইডিপি হল টার দূষণের সবচেয়ে কার্যকর সমাধান এবং EIA অনুমোদন, প্রকল্প গ্রহণ এবং পরিবেশগত পরিদর্শনের জন্য একটি বাধ্যতামূলক যন্ত্র।

4.2 স্বাভাবিক উৎপাদনের নিশ্চয়তা দেয়

নিষ্কাশন গ্যাসে উচ্চ-সান্দ্রতাযুক্ত আলকাতরা এবং তেল সহজেই পাইপলাইনগুলিকে ব্লক করে, ফ্যানের ক্ষতি করে এবং সঠিক চিকিত্সা ছাড়াই ফিল্টার ব্যাগ এবং ডিসালফারাইজেশন সুবিধাগুলিকে ক্ষতিগ্রস্ত করে। কারখানাগুলি পরিষ্কারের জন্য প্রতি মাসে 2-3 বার বন্ধ করতে হতে পারে, যার ফলে প্রচুর আউটপুট ক্ষতি হতে পারে। ইডিপি দিয়ে সজ্জিত, পুরো সিস্টেমটি বাধা বা ক্ষয় ছাড়াই মসৃণভাবে চলে, সামগ্রিক উত্পাদন দক্ষতা 15%-20% বাড়িয়ে দেয়।

4.3 খরচ হ্রাস এবং লাভ বৃদ্ধি

প্রথাগত ফিল্টার + অ্যাক্টিভেটেড কার্বন সংমিশ্রণের সাথে তুলনা করে, EDP-এর জন্য নিয়মিত ব্যবহারযোগ্য প্রতিস্থাপনের প্রয়োজন নেই। প্রতি 1,000 m³/ঘণ্টা গ্যাস প্রবাহ সহ একটি ইউনিটের জন্য, প্রতি বছর 50-100 টন বর্জ্য তেল পুনর্ব্যবহৃত করা যেতে পারে। পুনর্ব্যবহৃত তেল থেকে আয় 1-2 বছরের মধ্যে সরঞ্জাম বিনিয়োগ পুনরুদ্ধার করতে পারে।

4.4 বিশেষ কাজের অবস্থার জন্য লক্ষ্যবস্তু

· হট ফোরজিং: 150-300°C উচ্চ-তাপমাত্রা তেলের ধোঁয়া, উচ্চ-সান্দ্রতা কুয়াশা এবং গ্রাফাইট ধুলো পরিচালনা করে।

· বায়োমাস বয়লার: ব্যাগ ফিল্টারের সাথে মিলিত হলে উচ্চ আর্দ্রতা, আলকাতরা এবং ধুলোর কারণে ব্যাগ ফাউলিং সমাধান করে।

· কোকিং শিল্প: ফলো-আপ ডিসালফারাইজেশন এবং ডিবেনজাইলেশন সিস্টেমকে রক্ষা করতে ব্লোয়ারের আগে প্রয়োজনীয় প্রাক-চিকিত্সা সরঞ্জাম হিসাবে কাজ করে।

4.5 কঠোরভাবে আপডেট করা নীতির জন্য প্রস্তুত

VOCs, তেলের ধোঁয়া এবং আলকাতরা নির্গমনের উপর বিধিনিষেধ কঠোর হচ্ছে। প্রারম্ভিক ইনস্টলেশন এককালীন সম্মতি অর্জন করে এবং ভবিষ্যতে ব্যয়বহুল রেট্রোফিট এড়ায়।

5. পেশাগত পরিভাষা (বিডিং নথি, প্রস্তাব এবং প্রচারের জন্য)

মূল সরঞ্জাম শর্তাবলী

ইলেকট্রিক ডিটারিং প্রিসিপিটেটর (EDP), হানিকম্ব ইডিপি, টিউবুলার ইডিপি, কনসেন্ট্রিক সিলিন্ডার ইডিপি, হাই-ভোল্টেজ ইলেক্ট্রোস্ট্যাটিক প্রিসিপিটেটর, করোনা ইলেকট্রোড, কালেকটিং ইলেকট্রোড, অয়েল সাম্প, ইনসুলেশন বক্স, হাই-ভোল্টেজ কন্ট্রোল ক্যাবিনেট, স্টিম ক্লিনিং ডিভাইস

প্রক্রিয়া এবং প্রযুক্তি শর্তাবলী

উচ্চ-ভোল্টেজ ইলেক্ট্রোস্ট্যাটিক শোষণ, করোনা ডিসচার্জ, বৈদ্যুতিক ক্ষেত্র আয়নাইজেশন, ড্রপলেট চার্জিং, দিকনির্দেশনামূলক স্থানান্তর, মাধ্যাকর্ষণ নিষ্কাশন, টার ক্যাপচার, তেল কুয়াশা পরিশোধন, সূক্ষ্ম ধুলো অপসারণ, উচ্চ-তাপমাত্রা ফ্লু গ্যাস চিকিত্সা, অ্যান্টি-ফাউলিং এবং অ্যান্টি-ক্লগিং, কম-প্রতিরোধী ই-সাইকেল সংগঠিত শক্তি সঞ্চয়, ই-সাইকেল সংগ্রহ।

আবেদন শর্ত শর্তাবলী

হট ফোরজিং ফিউম, হট স্ট্যাম্পিং ফিউম, বায়োমাস বয়লার টার গ্যাস, কাঁচা কোক ওভেন গ্যাস, ব্লাস্ট ফার্নেস গ্যাস, অ্যাসফাল্ট ফিউম, রাবার ভালকানাইজেশন এক্সজাস্ট, কার্বন ক্যালসিনেশন ফ্লু গ্যাস, উচ্চ-সান্দ্রতা তেল-বহনকারী নিষ্কাশন, উচ্চ-তাপমাত্রা ডুফ্লুস্ট গ্যাস

সম্মতি এবং মান শর্তাবলী

অয়েল ফিউম কমপ্লায়েন্স, ভিওসি নির্গমন কমানো, পার্টিকুলেট ম্যাটার কমপ্লায়েন্স, ইআইএ গ্রহণ, ডিসচার্জ পারমিট, পরিবেশ পরিদর্শন, সবুজ কারখানা, ক্লিনার উৎপাদন, পেশাগত স্বাস্থ্য, অভিযোগ প্রতিরোধ, উৎপাদন নিশ্চয়তা, খরচ কমানো এবং দক্ষতার উন্নতি, বিস্ফোরণ সুরক্ষা

6. হট ফোরজিং এবং বায়োমাস বয়লারের জন্য সাধারণ সিস্টেম কনফিগারেশন

6.1 হট ফোরজিং মেশিনের জন্য উত্পাদন লাইন (4-10 ইউনিট, উচ্চ তেল কুয়াশা)

বায়ু সংগ্রহ → ফ্লেম অ্যারেস্টর এবং কুলিং ডিভাইস → হানিকম্ব ইডিপি → সক্রিয় কার্বন শোষণ → প্ররোচিত ড্রাফ্ট ফ্যান → 15 মি চিমনি

প্রভাব: আউটলেট তেল কুয়াশা ≤5 mg/m³, VOCs সম্পূর্ণরূপে অনুগত, ধোঁয়া-মুক্ত কর্মশালা এবং শূন্য জনসাধারণের অভিযোগ।

6.2 10-20 t/h বায়োমাস বয়লারের জন্য সিস্টেম (উচ্চ আর্দ্রতা এবং উচ্চ টার কন্টেন্ট)

সাইক্লোন প্রি-ডিডাস্টার → হানিকম্ব ইডিপি → পিপিএস/পিটিএফই ব্যাগ ফিল্টার → এসডিএস ডিসালফারাইজেশন সিস্টেম → প্ররোচিত ড্রাফ্ট ফ্যান → চিমনি

প্রভাব: কার্যকরভাবে ব্যাগ ফাউলিং, আউটলেট ডাস্ট ≤10 mg/m³, সম্পূর্ণ আলকাতরা অপসারণ এবং দীর্ঘমেয়াদী স্থিতিশীল অপারেশন প্রতিরোধ করে।
